光纖的色譜順序

作者: 編輯: 來源: 發布日期: 2018.04.06
信息摘要:
光纖的色譜順序目前,光纜內的光纖和光纖套管的顏色一般采用全色譜識別,在不影響識別的情況下允許使用本色。一、套管色譜與套管內光纖色譜一般地,光…

光纖的色譜順序

目前,光纜內的光纖和光纖套管的顏色一般采用全色譜識別,在不影響識別的情況下允許使用本色。

一、套管色譜與套管內光纖色譜

一般地,光纜內的套管色譜排列和套管內光纖的色譜排列情況如下所示:

1、鬆套管中光纖的色譜排列(國際光纖色譜)

光纖號

1

2

3

4

5

6

7

8

9

10

11

12

顏色

粉紅


注意

a、鬆套管中光纖不足12芯時,色譜從1號起連續取用。

b、標準色譜中,6號白色可以用自然色代替,稱為標準色譜W。

c、可按照客戶要求的色譜生產。

2、層絞式光纜中鬆套管色譜排列

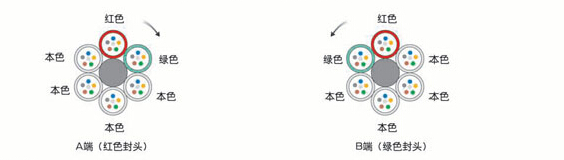

光纖的色譜順序1

 領示色譜

套管號

1

2

3

4

5

6

7

8

9

10

11

12

顏色


a、領示色譜纜芯裏含有填充繩時,填充繩緊靠紅靠排列,有特殊要求除外。

b、領示色譜纜芯裏隻有一根套管時,該套管一般為綠色,有特殊要求除外。

全色譜

套管號

1

2

3

4

5

6

7

8

9

10

11

12

顏色

粉紅


 二、光纖帶色譜標識

BELLCORE的國標纖芯順序為:

藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青;(橙也稱為桔)

色標要符合孟塞爾色標,這也是全球最全麵執行的色標排列.

國標全色譜:藍、橙、綠、棕、白、紅、黑、黃、紫、粉紅、青。鬆套管序和這一樣。

三、光纜線序色譜排列光纖色譜

光纜線序色譜排列光纖色譜1# -12#一般是藍、桔、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺綠。   如果光纜小於12D,用一根束管就可裝下,也叫中心束管式;

 如果光纜需要光纖大於12D ,就必須用到二根以上的束管,起始束管一般為紅色,其次是綠色,接下來按順序是白 1、白2 、白 3... ,

如果是144D就用 12 根束管,每根束管12D,這種光纜由於是多根束管絞在一起做成的,也叫層絞式光纜。

當然有的廠家還用帶狀光纖,12根光纖並成一排作為一組,色譜排列一樣。

 應該是紅頭綠尾,先內後外,先熔大芯數,後熔小芯數 ........

目前國內的光纖束狀光纖隻能做到288芯,一般生產廠家的排列順序是從能層向外層數。再大芯數隻能是帶狀的了。

國標纖芯順序為:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青、本色;鬆套管序為:紅起白止。
